Звук большого спорта: системы LAX на XV Национальных играх Китая

Шоу-Мастер №123 1 2026 (123)

laxpro.ru
laxpro@laxpro.ruС 9 по 21 ноября 2025 года в Китае прошли XV Национальные игры – крупнейшее национальное спортивное событие страны. Впервые соревнования такого масштаба принимали сразу три региона: провинция Гуандун и специальные административные районы Гонконг и Макао.
В программу были включены десятки площадок – от открытых стадионов вместимостью около 80 000 зрителей до многофункциональных комплексов, бассейнов и специализированных спортивных арен. Перед началом турнира значительная часть инфраструктуры прошла модернизацию и была адаптирована под требования мероприятия. Профессиональные системы звукоусиления LAX были задействованы на девяти ключевых аренах в Гуанчжоу и других городах региона. Объекты существенно различались по архитектуре и акустическим условиям, поэтому для каждого разрабатывалась отдельная конфигурация системы.
Проектирование систем
Основной задачей при разработке систем звукоусиления было обеспечение равномерного покрытия зрительских зон и высокой разборчивости речи на площадках различного типа – от открытых стадионов до помещений с высоким уровнем реверберации.
Для расчета конфигурации систем применялись EASE, а также Sound Director – разработанное компанией LAX программное обеспечение для акустического моделирования.
Sound Director позволяет создавать трехмерные модели, размещать линейные массивы и точечные источники звука, а также формировать карты распределения звукового давления (SPL). Такой подход позволяет заранее оценить характеристики покрытия и определить оптимальные позиции оборудования еще на этапе проектирования.
Главная арена проекта

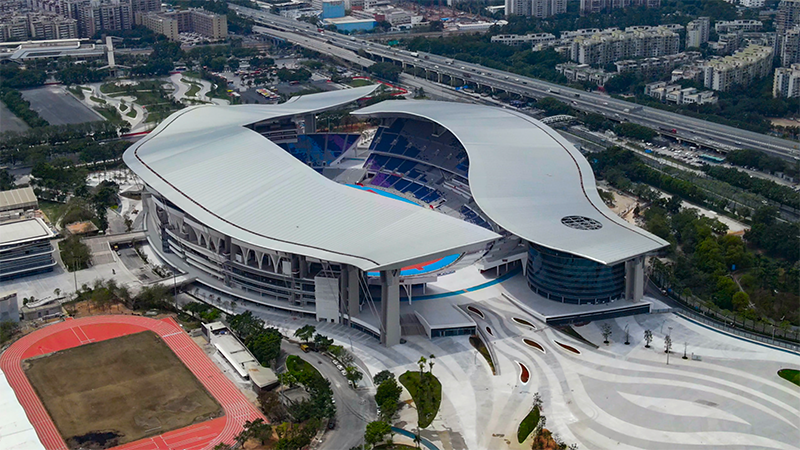

Церемония открытия XV Национальных игр прошла на стадионе Guangdong Olympic Sports Center в Гуанчжоу. Арена вмещает около 80 000 зрителей и является одной из крупнейших спортивных площадок региона.
Для озвучивания стадиона была развернута система LAX из 548 громкоговорителей, более 200 из которых составили элементы линейных массивов. Основой стали новые элементы линейного массива LAX NGC12L, разработанные специально для Национальных игр.
NGC12L – трехполосный элемент линейного массива с пассивной кардиоидной конфигурацией. Он построен на базе двух 12“ НЧ-динамиков с интегрированным фазовым корректором, обеспечивающим когерентное сложение частот и постоянную горизонтальную направленность 110°. Многоканальный волновод ВЧ-звена формирует точную вертикальную диаграмму 10°, а специальные фазовые пластины СЧ-драйверов расширяют нижнюю границу эффективного воспроизведения. Пассивная кардиоидная схема обеспечивает тыловое затухание до –9 дБ в диапазоне 63–200 Гц, что минимизирует переотражения от кровли и металлоконструкций арены. Корпус оснащен четырехточечной системой подвеса с подвижными крюками для быстрой и безопасной установки, а также имеет влагозащищенное исполнение с дренажными отверстиями для отвода дождевой воды, что позволяет эксплуатировать систему на открытых площадках в любых погодных условиях.

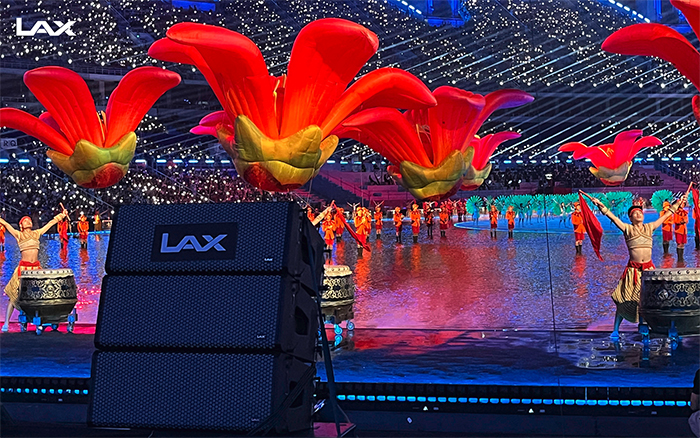

Для нижних уровней трибун применялись точечные источники LAX TH912 и LAX U8, которые отвечали за дополнительное заполнение зон слушателей.
На поле работали рупорные системы OPD12 с фирменной технологией двойной компрессии. Такая схема создает высокую направленность и высокий уровень звукового давления без необходимости подводить к АС большую мощность.
OPD12 относится к серии двухполосных пассивных громкоговорителей LAX OPD, предназначенных для озвучивания крупных пространств. В конструкции используются два V-образно расположенных динамика, формирующих общий рупор и обеспечивающих коаксиальное излучение широкого диапазона частот. Такое решение повышает чувствительность системы и снижает неоднородность звучания, характерную для источников с несколькими центрами излучения.

ВЧ-диапазон формируется двумя компрессионными драйверами с неодимовыми магнитами. Максимальный уровень звукового давления для модели OPD12 достигает 144 дБ. Конструкция поворотного рупора допускает установку нескольких громкоговорителей в вертикальную колонну, а сравнительно небольшой вес системы позволяет применять такие источники там, где использование классических линейных массивов затруднено. Для временных инсталляций применялись OP3122.
Работа в сложной акустике: плавательный центр
Плавательный центр Guangdong Olympic Sports Center принимал соревнования по прыжкам в воду и водному поло. Здесь выступали ведущие представители китайской сборной, включая олимпийских чемпионов Цюань Хунчань, Чэнь Ивэнь и Се Сыи.
Для озвучивания применялись хорошо зарекомендовавшие себя рупорные источники LAX OPD12 в исполнении waterproof. Благодаря запатентованным технологиям «Устройство передачи звуковых волн с двух громкоговорителей» (патент CN201720539726.1) и «Сопряженный компрессионный рупорный громкоговоритель» (патент CN201720840108.0) даже в сложной акустике бассейна система обеспечивала четкую передачу объявлений и стабильную разборчивость речи.

Многофункциональные спортивные комплексы
Комплекс Tianhe Sports Center включает стадион вместимостью более 54 000 зрителей и крытый зал Tianhe Gymnasium.
Стадион был озвучен LAX OPD12WI – кастомизированной версией OPD12 с иным ВЧ-драйвером и более широкими углами раскрытия рупора, а также линейными массивами AT210.

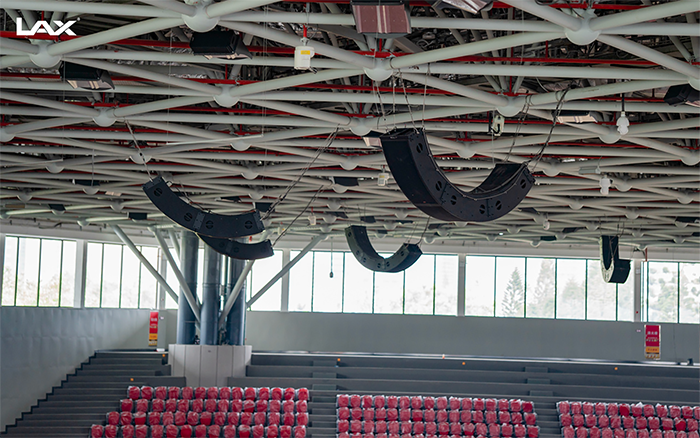

В Tianhe Gymnasium, где проходили соревнования по волейболу U18, использовались акустические системы LAX OP2410. Это недавно разработанная система в концепции Wavelength Array, которая позволяет эффективно суммировать звук за счет контроля физики длины волны, гарантируя высокое звуковое давление и точное управление лучом и направленностью во всем диапазоне частот. Благодаря иному подходу такие системы компактнее и легче традиционных линейных массивов при той же мощности и проще в монтаже.Открытые спортивные площадки
Спортивный центр Университетского городка Гуанчжоу принимал сразу несколько соревнований XV Национальных игр, включая квалификационные заезды по скейтбордингу, финалы по скалолазанию и матчи женского футбольного турнира U16.
Для открытых площадок комплекса особенно важна высокая мощность системы и равномерное звуковое покрытие. Профессиональные системы LAX обеспечили достаточный уровень звукового давления и хорошую разборчивость речи даже на больших расстояниях.

Другие площадки соревнований
Помимо крупнейших арен, системы звукоусиления LAX применялись еще на нескольких объектах XV Национальных игр, включая Guangdong People’s Stadium – один из старейших стадионов провинции Гуандун, а также Nansha Gymnasium, Guangzhou Gymnasium и Центр спорта для людей с инвалидностью.
На этих площадках системы создали равномерное звуковое покрытие зрительских зон и стабильную передачу объявлений во время соревнований.
Инсталляции на девяти ключевых аренах XV Национальных игр стали для LAX одним из крупнейших проектов в спортивной инфраструктуре Китая. На протяжении всего турнира системы обеспечивали озвучивание соревнований на стадионах, в дворцах спорта и специа-
лизированных аренах.
