Кривые Флетчера-Менсона? Прямая Филатова-Мархая!

Шоу-Мастер №123 1 2026 (123)Лев Орлов
universalacoustics.ruКогда российский производитель профессиональных акустических систем Universal Acoustics разработал серию
«мощных точечных источников» Х-серии в составе трех моделей
Х8, Х10 и Х12, многие шутили на тему «XXX». Однако хохмы хохмами, а дело серьезное:
в начале 2026 года компания выпустила активные версии
Х10А и Х12А. Народ сначала облизывался, потом стал прицениваться и делать заказы...
но не все еще определились – и эта статья для них.

Кто бы сомневался, что для убеждения колеблющихся заказчиков у производителей акустики есть определенные приемы. Среди них едва ли не самый эффектный – демонстрация графиков эталонно-ровной АЧХ. Вот только между реальной музыкой / речью и человеческими ушами никогда не стоят измерительные микрофоны, и их не всем выдают в гардеробе, в отличие от театральных биноклей.

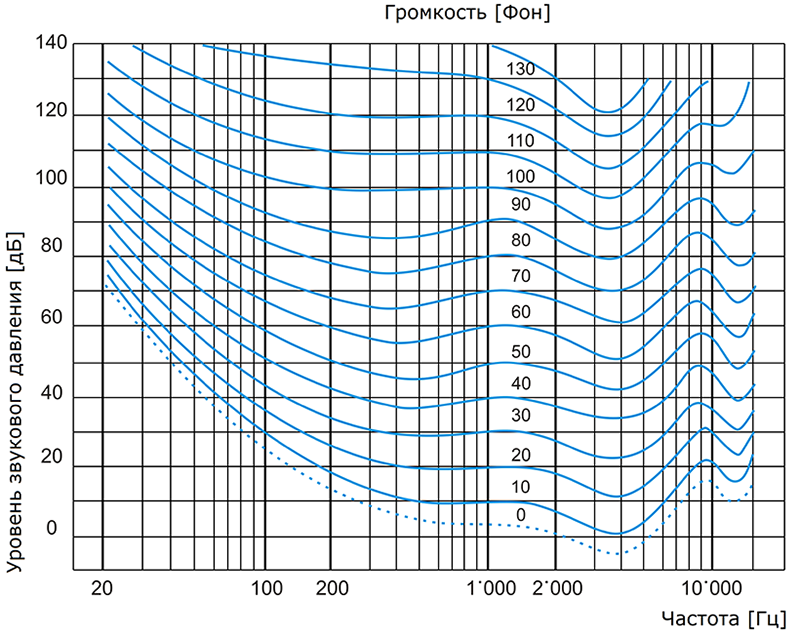

Да и сами наши уши по-разному воспринимают различные частоты. На малой громкости (читай, при малом уровне звукового давления АС) «низов» явно не хватает, что наглядно иллюстрируют кривые Флетчера-Менсона1 (см. Рис. 2).

Рис. 2________________________________________________________________________________1 Кривые Флетчера-Менсона (кривые равной громкости) – графики, показывающие, как следует изменять уровень звукового давления на определенной частоте, чтобы сохранить равную громкость. Используются в психоакустике для описания того, как человеческое ухо воспринимает звуки разной частоты при одинаковом уровне громкости.  Описаны в ГОСТ Р ИСО 226-2009, идентичном международному стандарту ИСО 226:2003.
К тому же сегодня уже все знают, что музыкальный сигнал – не тестовый, хотя «взвешенные шумы» как раз и взвешивают относительно вышеупомянутых кривых равной громкости, чтобы приблизить инструментальные измерения к субъективному восприятию.
Взять хотя бы крест-фактор, он же пик‑фактор, он же коэффициент амплитуды2. Для тестовых сигналов крест‑факторы стабильны, точно известны и описаны в соответствующих стандартах (стандарт IEC 60268‑5, ГОСТ Р 53575-2009 и проч.). К примеру, значение крест‑фактора для розового шума (часто используется для испытаний АС) составляет – 6 дБ, т.е. пиковая мощность в этом тестовом сигнале вчетверо выше средней. А крест‑фактор музыкальных и речевых сигналов зависит от жанра, стиля, динамики исполнения и даже от качества сведения/мастеринга, т.к. это случайные по своей природе процессы с переменной амплитудой, не ограниченные никакими стандартами.________________________________________________________________________________ 2 Коэффициент амплитуды КА или крест-фактор CF – это отношение пикового (максимального) значения сигнала к его среднеквадратичному значению (RMS, root mean square). КА = CF = Апик / Аrms. Среди прочего, позволяет оценить пиковые нагрузки на динамики и усилители, а также помогает оценить запас по перегрузке (англ. headroom) в тракте сигнала.
В реальной жизни это приводит к тому, что производители вынуждены на 10 дБ и более ослаблять энергию ВЧ-драйвера (как известно, более чувствительного) относительно НЧ-излучателя. То есть, часть энергии «АС с красивыми графиками» просто греет воздух.
Вопрос: а нам оно надо?
Так что, если хотите по-настоящему живую музыку и разборчивую речь через нормальные колонки – не ведитесь на красивые графики.
Хоть пирогом назови…
Давайте еще чуток поумничаем и пороемся в терминах. Что означает «точечный источник» в акустике? Это – теоретическая модель, описывающая звуковой излучатель бесконечно малого размера, который создает сферическую звуковую волну, которая в идеальном случае распространяется во все стороны равномерно.
В реальной жизни громкоговоритель не может быть математической точкой, однако если его физические размеры заметно меньше длины излучаемой звуковой волны, то мы имеем право называть его «точечным источником». У таких громкоговорителей, а к ним можно отнести практически любые АС, кроме линейных массивов и звуковых колонн, диаграмма направленности имеет форму сфероида (вытянутого шара) с углом раскрытия, типично ограниченным 90 град. по горизонтали и 60 град. по вертикали (в зависимости от конструкции ВЧ-рупора дисперсия может быть иной).
… только в печь не ставь!
Судя по приведенному выше списку признаков, активные акустические системы Universal Acoustics Х10А и Х12А, как и вся Х-серия, не просто «точечные источники», а прямо классика. Они а) относительно малы по сравнению с длиной излучаемой волны, которая б) имеет сферическую форму, в) затухает по предсказуемому закону и г) исходит из компактной области, условно принимаемой за «точку» относительно слушателя.

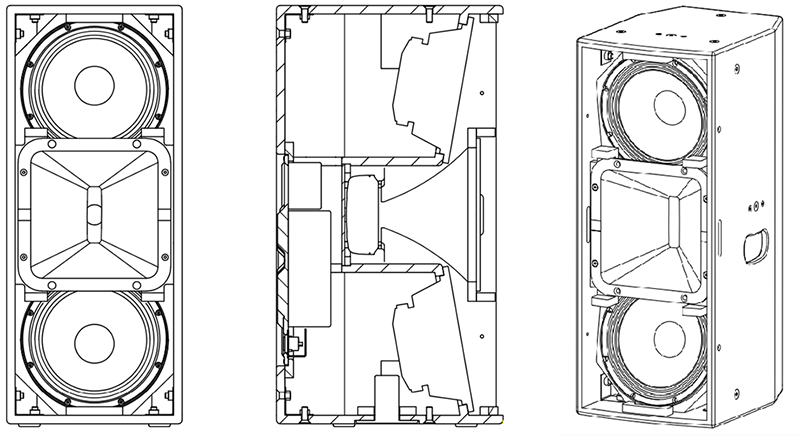

Принадлежность Х-серии к «классике» и важнейшее преимущества этих колонок для пользователей определяет акустическая концепция, где 1) для увеличения энергии по низам без увеличения габаритов корпуса применяется пара V-образно расположенных НЧ-излучателей и 2) в центре между НЧ-динамиками квазикоаксиально поставлен ВЧ-излучатель (Рис. 3).

Рис. 3
При этом, поскольку в НЧ-секции используется пара драйверов, энергетический баланс диапазонов выстраивается как бы сам собой, а квази-коаксиальное расположение динамиков создает тот самый «единый фазовый центр»: разночастотные вибрации субъективно воспринимаются исходящими из одной точки, звуковая картина остается собранной, отчетливой и ясной, а определить в миксе какой-либо источник не составляет труда, что особенно важно для передачи речи и диалогов – есть задел для использования в кинопрокате.
Куда кривая вывезла…
В компании Universal Acoustics сознательно отказались от погони за «красивыми» графиками. Раз так, резонно спросить: «Доколе? Какова на деле АЧХ колонок Х-серии?» И получить ответ: «Соответствует фирменной целевой кривой».
Вопрос: «А что это?»
Ответ: «Да все, что угодно, если слушателю нравится». (шутка)
На самом деле множество экспертов разрабатывают собственные варианты целевых кривых (англ. target curve) в интересах науки, бизнеса и конечных пользователей. Есть, скажем, кривая свободного поля (Free-field curve, измеряется в безэховой камере), кривая диффузного поля (Diffuse-field curve, измеряется последовательно всенаправленным микрофоном, потом бинауральным манекеном), а также кривая Хармана3, разработанная известным производителем АВ-техники на основе масштабных опытов с живыми людьми…

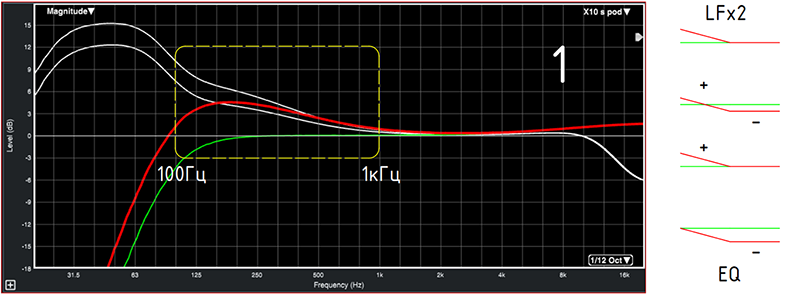

Ан мы тож не лыком шиты! Филатов-Мархай вычислению своей целевой кривой занимались 25+лет. Если хотите еще чисел, то целевая кривая Х-серии – это малый, и потому оптимальный подъем в диапазоне 100…200 Гц, который, как известно, отвечает за «насыщенность» и «весомость» звуковой картины. Людям нравится.
Образно говоря, ребята из Universal Acoustics развернули АЧХ своих колонок в сторону реального слушательского комфорта, заменили кривые Флетчера-Мансона на прямую Филатова-Мархая4 (Рис. 4).

Рис. 4
________________________________________________________________________________ 3 Harman Target Response Curve – целевая кривая, разработанная компанией Harman International специально для воспроизведения музыки и речи через наушника, с подъемом ниже 150 Гц, всплеском в диапазоне Ear Gain и спадом по ВЧ (2...9 кГц).

4 Филатов Владимир Алексеевич, выпускник МГИК, генеральный директор Universal Acoustics. Мархай Сергей Иванович, выпускник «Политеха», главный конструктор Universal Acoustics.
Очень Сильный Доп
Про выгоды активного исполнения Х-серии уже все написано и за все уплочено – за усилитель D-класса, за импульсный блок питания с активным корректором коэффициента мощности, за цифровой «проц» всем известной марки и за управление по сети – все это гарантирует, адаптирует, стабилизирует… все дела. Цифра наступает и выигрывает.

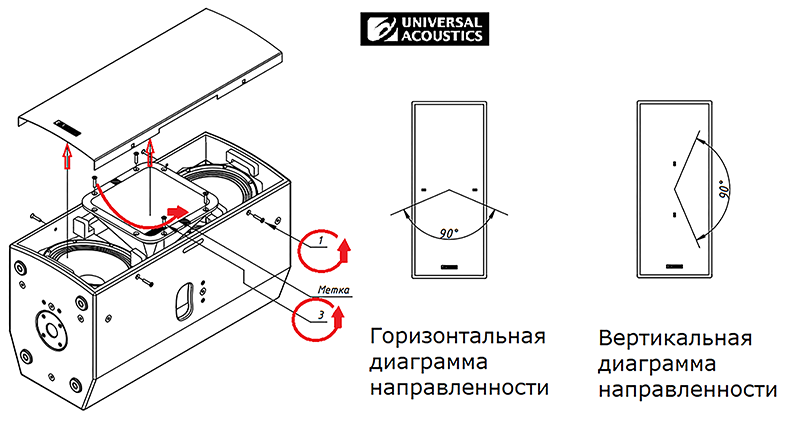

Но и старая гвардия не сдается. Взять хотя бы поворотный рупор постоянной направленности с углами раскрытия 90° х 60° – эта «фишка» на 100% решает насущную для многих (например, для ресторанов и караоке-баров, актовых залов и фойе, спортивных арен – нужное подчеркнуть) задачу: качественно и бюджетно озвучить пространство с низкими потолками или, наоборот, с узкими «глухими» зонами. Поворот рупора не требует особой квалификации, только аккуратности (см. Рис. 5). И, хотя в инструкции всего пять пунктов, выгода – на миллионы.

Рис. 5

Простое человеческое удовольствие
Что еще: ориентированные не на красоту в спецификации, а на субъективное удовольствие потребителей от прослушивания, колонки Х-серии звучат комфортно «прямо из коробки» (а упаковка у них знатная!), а радикальная коррекция не требуется ни в одной области применения. При этом АС Х-серии Universal Acoustics универсальны (оцените каламбурчик!) и применяются там, где нужна не экстремальная дальнобойность, а естественное, качественное звучание с высокой громкостью. Если это про вас, то стоит внимательно рассмотреть АС X-серии – как реальный пример честного подхода к кошельку клиентов.
Ваших клиентов, уважаемые прокатчики и владельцы озвучиваемых площадок.
