lemier.ruДля большинства концертных площадок возрастом 10-15 лет основная проблема заключается не в отсутствии оборудования, а в накопившейся инфраструктурной сложности. За годы эксплуатации системы постепенно модернизируются, частично заменяются, дополняются временными решениями и в итоге превращаются в набор слабо связанных между собой подсистем с ограниченной масштабируемостью и сложной эксплуатацией.

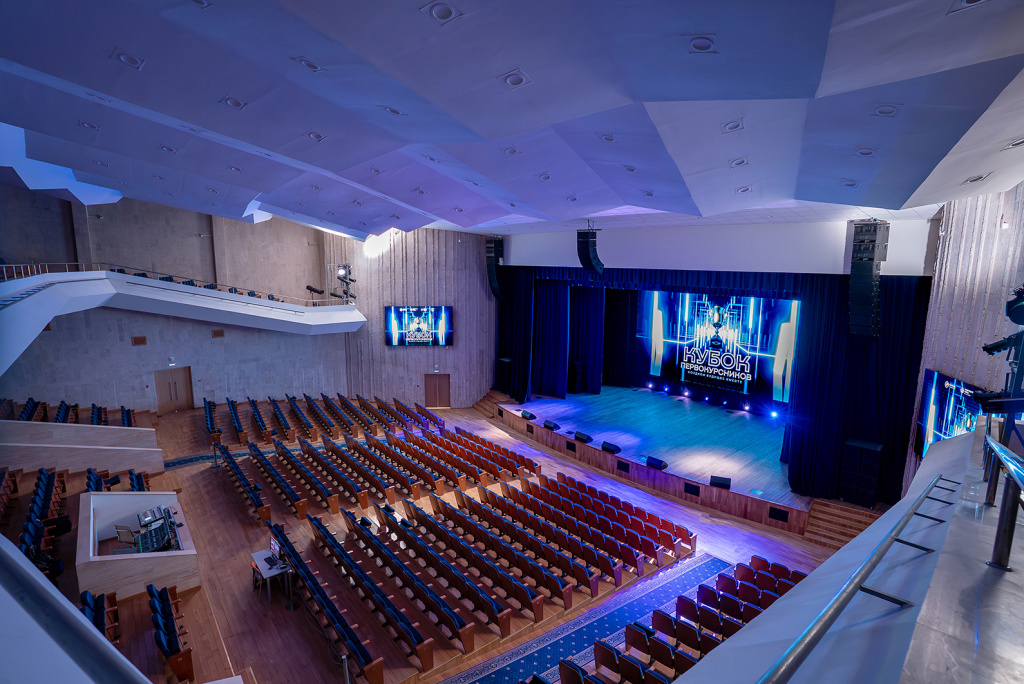

Именно с такой задачей столкнулась команда «Лемьер» при модернизации концертного зала НИТУ МИСИС – университетской сценической площадки Москвы, рассчитанной более чем на 1000 зрителей. Здесь регулярно проходят студенческие фестивали, концерты, КВН, театральные постановки и мультимедийные мероприятия различного масштаба.
Ключевой особенностью проекта стало то, что заказчик не ставил задачу полного демонтажа существующих систем. Часть оборудования по-прежнему соответствовала требованиям площадки и должна была быть интегрирована в новую цифровую инфраструктуру. При этом сам объект необходимо было подготовить к проведению крупных мероприятий уже к концу декабря 2025 года.
От «набора подсистем» к единой инженерной архитектуре
Первый этап проекта начался с технического аудита существующего комплекса. Как и на многих площадках с длительной историей эксплуатации, основная проблема была не в отдельных системах, а в инфраструктуре в целом.
За годы эксплуатации пространство сцены, аппаратных и технических помещений было загромождено большим количеством кабельных линий различных подсистем, часть из которых дублировала друг друга. Это усложняло как обслуживание комплекса, так и оперативную подготовку мероприятий.
Вместо локального обновления отдельных участков инженеры «Лемьер» приняли решение полностью переработать архитектуру передачи сигналов. Была развернута единая структурированная кабельная система на базе экранированной витой пары категории 6A с организацией узловых точек коммутации. Новая инфраструктура объединила аудиотранспорт, управление светом, видеокоммутацию, системы мониторинга оборудования и управления сценической механикой. Фактически зал получил единую цифровую транспортную среду для всех мультимедийных подсистем.
Сергей Минаков, главный инженер проекта, «Лемьер»: «Главная сложность проекта заключалась не в установке нового оборудования, а в интеграции существующей инфраструктуры в современную цифровую архитектуру. Для нас было важно сохранить часть технического парка заказчика, но при этом обеспечить уровень отказоустойчивости и управляемости, соответствующий современной концертной площадке».

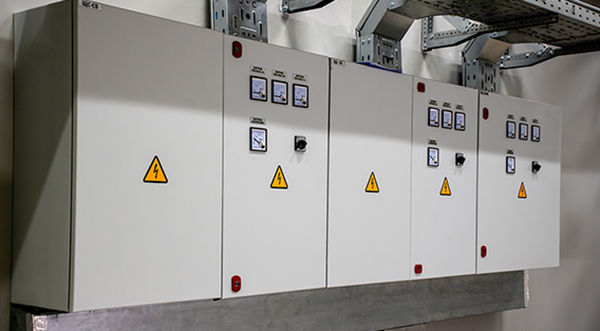

Для обеспечения техники безопасности и бесперебойной работы была обновлена система электроснабжения: смонтированы три новых распределительных щита и проложены новые вводные кабельные сети мощностью до 300 кВт. Ближе к финалу развернули бесшовное WiFi покрытие, позволившее персоналу управлять оборудованием с мобильных устройств из любой точки зала, несмотря на сложную бетонную архитектуру здания.
Модернизацию вели параллельно со строительной отделкой: зал был «грязным», без обеспыливания, поэтому инженеры работали в спецкостюмах и респираторах.
По ходу монтажа возникали и нестандартные задачи, выходящие за рамки основного техзадания. Для прокладки кабельных трасс в кроссовой выполнили трехмерное моделирование, чтобы грамотно организовать пространство. Работа осложнялась крайне стесненными условиями в пространстве под сценой, что потребовало от монтажников буквально ювелирной работы.
Аудиосистема: модернизация без потери существующего парка
Из имеющегося звукового оборудования было решено оставить европейские акустические системы, интегрировав их в новую архитектуру. Отдельной задачей стало исправление провального звука на балконах. Инженеры переработали схему размещения, уточнили точки подвеса и выполнили моделирование в EASE Focus 2. Благодаря выстроенным отношениям с вендором удалось оперативно получить оригинальные GLL-файлы. Оптимизация высоты подвеса и углов наклона модулей линейного массива дала расчетное покрытие зала без акустических провалов.
Электроакустическое оснащение зала реализовано по классической схеме, применяемой для такого типа залов:

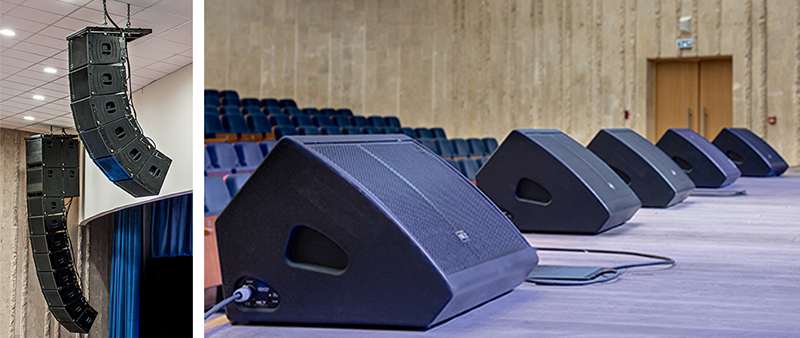

• три кластера линейных массивов, состоящих из подвеса сабвуферов и сателлитов;
• фронт-филы, встроенные в сценическую конструкцию;
• мониторная система на авансцене;
• мониторная система типа «прострелы» – кластер из сабвуфера, среднечастотной и высокочастотной секции акустических систем;
• мониторная система для бэкстейджа.
Декоративные решетки для фронт-филов спроектировали и изготовили силами конструкторского отдела «Лемьер», так как строители не учли их замену в смете. Итоговый результат очень понравился заказчику.
Финальная настройка проводилась с использованием системы акустических измерений Smaart (коррекция АЧХ, задержки). Максимальные уровни звукового давления – 115 дБ (А) и 120 дБ (Z) – заложены в акустической модели и не замерялись вживую из соображений безопасности для слуха и строительных конструкций.
Отказоустойчивая Dante-архитектура
Одним из ключевых инженерных решений проекта стала организация двух независимых Dante-сетей.
В большинстве инсталляций подобного масштаба аудиотранспорт строят внутри единой сети. Однако в условиях высокой нагрузки концертной площадки инженеры «Лемьер» разделили инфраструктуру: первая Dante-сеть используется для многоканальной записи, сценических рэков и мониторинга; вторая – для передачи FOH- и мониторных линий на усилительный комплекс.
Такое разделение позволило снизить вероятность ошибок маршрутизации, изолировать критически важные тракты и упростить эксплуатацию комплекса во время мероприятий.

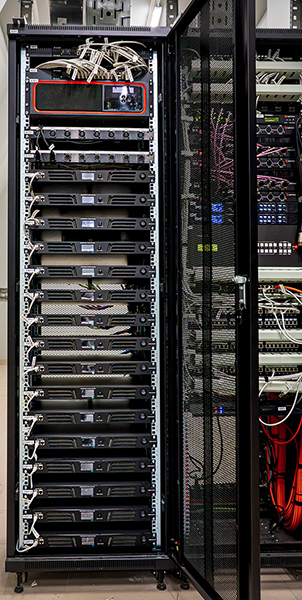

В качестве DSP-ядра системы был использован Biamp Tesira SERVER-IO с Dante-интерфейсами, а усилительный комплекс построен на цифровых усилителях RFIntell серии DA с поддержкой Dante и встроенным DSP.
В случае отказа цифрового тракта система сохраняет передачу сигнала без вмешательства оператора, а информация о событии отображается в системе мониторинга.
Инженерная команда «Лемьер»: «При проектировании комплекса мы уделили особое внимание эксплуатационной логике системы. Для концертных площадок критична не только функциональность, но и предсказуемость поведения оборудования во время мероприятий. Именно поэтому в проекте были реализованы раздельные Dante-сети, централизованный мониторинг и резервирование ключевых аудиотрактов».
Свет: переход к централизованному Ethernet-управлению
К началу модернизации значительная часть светового комплекса все еще использовала ламповые приборы. Заказчик принял решение сохранить часть дорогостоящих спотов, а остальные системы перевести на современные LED-решения.

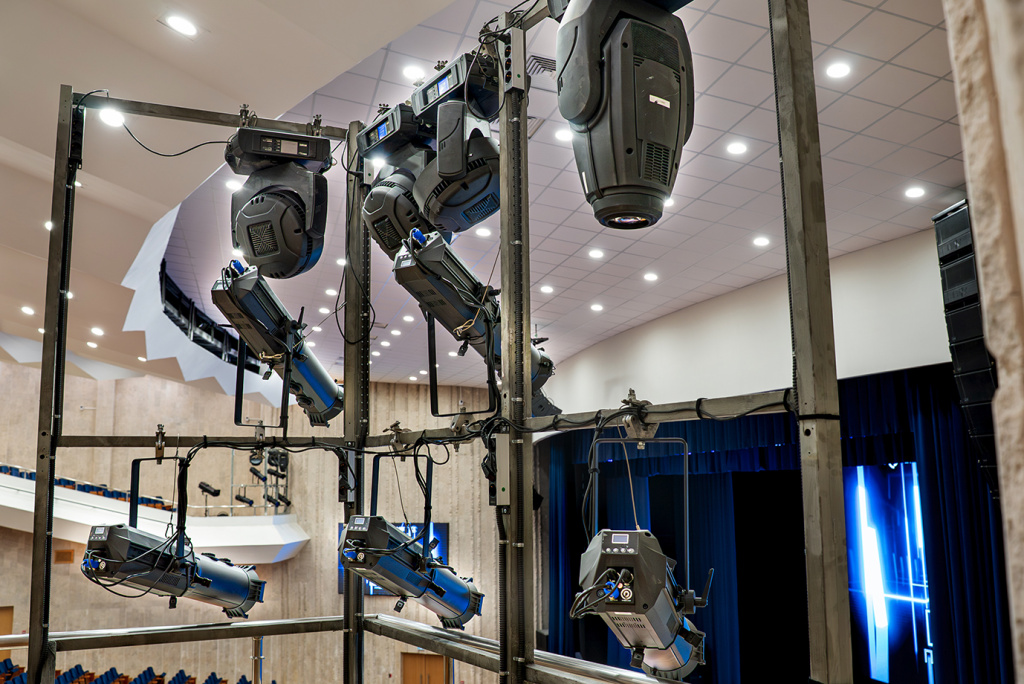

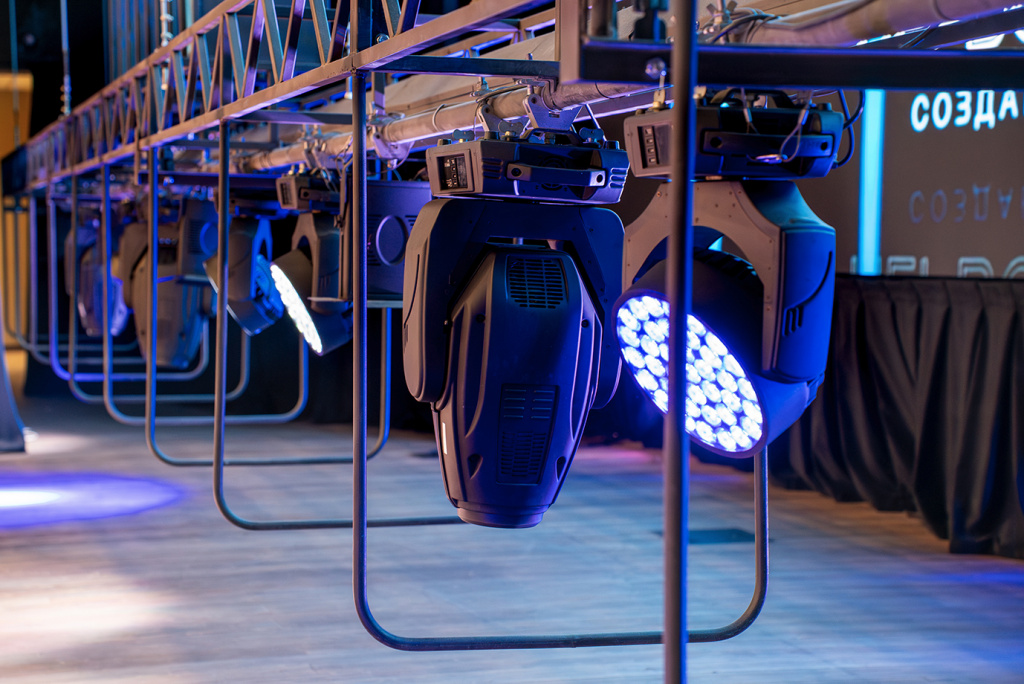

В рамках проекта на площадке были установлены RGBL профильные прожекторы Ablelite LP250FC, новые светодиодные приборы заливки и система централизованного управления на базе Light Union Aura Server. Монтаж софитов над сценой велcя со стационарной галереи на высоте 15 метров – в прямом смысле работа, от которой захватывает дух.
Инженеры построили единую систему управления освещением с поддержкой DMX512, Art-Net, sACN, web-мониторинга и журналирования событий.
При этом legacy-приборы продолжают работать через DMX-инфраструктуру, а новое оборудование интегрировано напрямую в Ethernet-среду.
Отдельное внимание было уделено эксплуатационной безопасности. Локальные панели управления служебным освещением могут блокироваться с центрального сервера во время мероприятий, исключая случайное вмешательство в работу системы.
Видеоинфраструктура и LED-комплекс
Видеоархитектура комплекса построена на базе модульного матричного коммутатора Intrend ITMMS-16x16 с поддержкой HDMI 2.0 и HDBaseT.
Главной задачей стала замена устаревших LCD-панелей, которые уже не совпадали по цвету и яркости. LED-экраны Arena QLI 2.5 indoor под управлением Novastar VX600 закрыли эту проблему аппаратно.
Видеосигнал 4K передается по уже проложенной витой паре Cat.6A через HDBaseT-удлинители без прокладки новых линий.
Новая система обеспечивает централизованную маршрутизацию видеопотоков, масштабируемость комплекса, удаленное управление источниками и отображением контента.
Цифровая сценическая механика

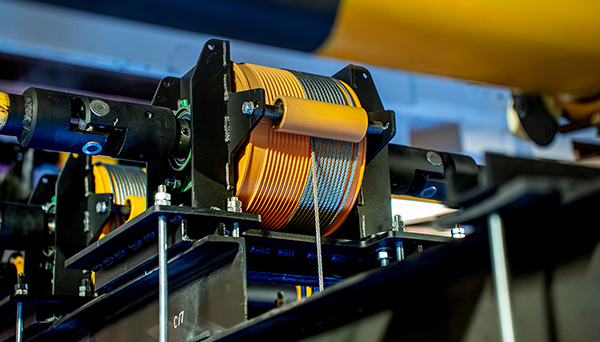

Одним из наиболее сложных разделов проекта стала модернизация сценической механики. Вместо устаревшей блочно-тросовой системы были установлены электрические лебедки карданного и вального типов, электромеханические подъемы, цифровые шкафы управления и централизованная система контроля приводов. Для работы потребовалось усиление несущих конструкций над сценой – монтажники вручную поднимали шестиметровый швеллер по лестницам здания.
Новая система обеспечивает плавный пуск и остановку, регулировку скорости, аварийную остановку и мониторинг состояния. Все подъемные механизмы спроектированы для работы только при отсутствии людей на сцене – это штатное решение для площадки с высокой интенсивностью эксплуатации, полностью отвечающее стандартным требованиям безопасности.
Свои коррективы внесла и работа смежников. Когда при бурении межэтажных проходок подрядчик повредил подвесной потолок этажом ниже, восстанавливать его пришлось собственными силами и за свой счет, чтобы не срывать сдачу объекта. А технологические лючки, смонтированные с нарушениями, дорабатывали конструкторы «Лемьер»: их крышки должны выдерживать серьезную нагрузку, а не прогибаться под весом человека.
Инженерный результат
В результате модернизации концертный зал НИТУ МИСИС получил единый мультимедийный комплекс, объединяющий аудиосистему, постановочное освещение, видеоинфраструктуру, сценическую механику, централизованный мониторинг и управление.
Проект стал примером того, как существующая концертная площадка может быть модернизирована без полной замены инфраструктуры и без потери эксплуатационной устойчивости объекта.
Помимо технического переоснащения команда «Лемьер» выполнила полный цикл пусконаладочных работ и обучение персонала, а в дальнейшем будет осуществлять и сервисное обслуживание комплекса.
Дмитрий Константинов, начальник отдела культурно-досуговой работы НИТУ МИСИС: «Для нас было важно не просто обновить оборудование, а получить систему, с которой техническая команда сможет комфортно работать ежедневно. После модернизации зал стал значительно удобнее в эксплуатации: упростилось управление светом и звуком, сократилось время подготовки мероприятий, а сама площадка получила гораздо больше технических возможностей».
Результаты модернизации:
• Единая структурированная кабельная система (Cat.6A) для всех подсистем;
• Централизованный мониторинг и управление из любой точки зала;
• Две независимые Dante-сети для критически важных аудиотрактов;
• Аналоговое резервирование сигнальных линий;
• Централизованный мониторинг инженерных систем;
• Цифровая сценическая механика с плавным пуском и в соответствии с BGV-C1;
• Полноценная интеграция legacy-инфраструктуры в современную IP-архитектуру.
Для команды «Лемьер» проект по модернизации концертного зала НИТУ МИСИС стал проверкой компетенций: необходимо было не просто выполнить подбор оборудования, а глубоко переработать логику работы всей площадки – от физической кабельной топологии до алгоритмов аварийного переключения звука. Результат показал, что такой подход оправдан: зал получил не просто новые приборы, а цельную инженерную архитектуру, которая стабильно работает и в штатном режиме, и при пиковых нагрузках.
Проект стал победителем Prointegration Awards и журнала «Шоу-Мастер» в номинации «Лучший интеграционный проект в сфере образовательных учреждений».
